小引

在经历了两年的矿潮折磨后,玩家终于迎来了一点晨曦,RTX 40系新显卡的发布既带来突飞大进的性能升迁,又搭载了目前一亮的全新黑科技。岂论是TSMC 4N NVIDIA定制工艺照旧强悍的DLSS3技巧,都让玩家对RTX 4090旗舰显卡的本质线路充满期待。

而跟着NVIDIA GeForce RTX 4090 Founders Edition公版显卡的解禁,各家AIC厂商亦然百鸟争鸣,推出了形态差异的非公RTX 4090,耕升当作显卡产物鸿沟里领有极端深厚履历的显卡品牌,天然也不会缺席此次顶级显卡产物嘉会,咱们也有幸在第一时辰收到了耕升 GeForce RTX 4090 炫光 OC显卡,一齐来望望这款性能怪兽的线路究竟如何。

耕升 GeForce RTX 4090 炫光 OC(简称:“耕升 RTX 4090 炫光 OC”)

外欣赏识:耕升 GeForce RTX 4090 炫光 OC

最初来望望外包装盒,耕升 RTX 4090 炫光 OC的包装盒体积巨大,正面印有耕升的Logo以及GeForce RTX 4090字样,包装盒的正中间是大大的X型鲜艳,满满的炫酷科技风,黑、灰银、红、蓝、粉等颜色的搭配更是能收拢人们的视野,包装狡计极端有特质。

包装盒的底部印有这一代显卡使用的先进技巧,如DLSS、后光跟踪、NVIDIA Reflex以及NVIDIA Studio。

灵通包装盒后,映入眼帘的就是耕升 RTX 4090 炫光 OC实质,附赠的还有电源调遣线和RGB同步线,本年的RTX 4090有几斤几两全球也都见到,是以耕升 RTX 4090 炫光 OC还附赠了显卡支架,其他的配件则是使用手册和诠释书等。

外观方面,耕升 RTX 4090 炫光 OC延续了前作RTX 3090Ti的狡计立场,检朴安谧,散热器外壳为海浪形的全黑配色狡计,材质宛如暗玄色的钢琴,与当今好多有棱有角、硬朗线条的产物不同,耕升 RTX 4090 炫光 OC的狡计更清翠更有脉络感。

显卡顶部印有GEFORCE RTX 字样,底下是一整排的出风口,横跨通盘显卡顶部,加速热量排出。何况这一代的RTX 4090个头不小,耕升 RTX 4090 炫光 OC为3.5槽狡计,装机时要隆重兼容性。

显卡正面是三把电扇组成的第二代“炫之黑曜石”散热器,控制两侧的电扇为102mm,中间的为92mm。白色的扇叶与全黑的海浪形导流罩,检朴而又不失美感,是非的对比感增强了产物的视觉效率。

与其他非公的RTX 4090访佛,背板为全金属障翳狡计,上头印着“GeForce RTX”的字样和 NVIDIA 中枢AIC之一“耕升”的英文称呼。

何况显卡背板的右半部分照旧镂空式狡计,吞吐可以看见里面的散热鳍片,加多里面空气对流,散热电扇概况快速带离里面热量,贬低显卡温度,踏实开释性能。

显卡的接口为三个DP1.4a和一个HDMI2.1a,即使是外界到8K的自大器,这些接口也迷漫,何况这代显卡最多复旧四联屏输出。

在供电方面,耕升 RTX 4090 炫光 OC使用的是12VHPWR供电接口,电源莫得此接口无须牵记,显卡配件内有NVIDIA特意配送的4*8pin转12VHPWR电源调遣线。另外这一代的显卡提倡搭配ATX3.0表率额定功率满850W以上的电源,确保显卡能在踏实功率下使用。

玩灯依旧是耕升的坚定,这一代也不例外。正面纯玄色的导流罩标明平平无奇,其实底下是满满当当的ARGB灯珠,安设点亮后概况呈现多如繁星的炫彩灯光。

而显卡外壳是用半透明的塑胶材质制作,何况在名义接纳了PCB板斑纹狡计,显卡在通电运行时会呈现出电路板的纹路,搭配上动态的RGB灯效,效率惊艳,极具畴昔感。

何况这一代显卡的RGB通过5V/3针线材齐集后还概况竣事全局灯效同步,使用自家的GW-SOUL软件还能自界说灯光效率。

可爱RGB,可爱玩灯的玩家,不要错过这张有“夜店卡皇”之称的耕升 RTX 4090 炫光 OC,它是目前发光面积最大的RTX 4090显卡,莫得之一。

显卡拆解:耕升 GeForce RTX 4090 炫光 OC

卸下背板的螺丝就可以拆下耕升 RTX 4090 炫光 OC硕大的散热器,最初映入眼帘的是X型的散热鳍片固定器,在这背后就是那颗目前最强的GPU中枢——TSMC 4N NVIDIA定制工艺的AD102-300-A1中枢。

耕升 RTX 4090 炫光 OC接纳了类公版的PCB狡计,PCB实质不算长,比较前代RTX 3090Ti还要再小一些,然则却容纳了更多的元器件,何况接纳越肩狡计,比一般的显卡都要再高一些。

PCB的后头则浮松不少,主如果一些戒指芯片,中枢背部电容位置使用了四个POSCAP(导电团员物钽电容)代替四组MLCC(一组10个MLCC),全体电气性能更强。

PCB的正中间是RTX 4090 GPU专属的AD-102-300-A1中枢,而其临近则是12颗GDDR6X显存。

显存来自美光,型号为2MU47 D8BZC,单颗显存容量2GB,12颗组成24GB超大显存。

供电位置被安排在PCB的两头,耕升 RTX 4090 炫光 OC使用了18相中枢供电+4相显存供电狡计,踏实输出,永久耐用。

每相供电均接纳孤独的DrMos芯片,型号为BLN3-2N2D

供电戒指芯片共三颗,均安排在PCB后头,型号离别是:uP9512、uP9521,以及uS5650Q。其中uP9512与uP9521共同处治中枢供电,可以做邃密化的供电处治,而uS5650Q则是主要线路显存供电部分。

看完结PCB电路狡计,底下来望望耕升全新狡计的第二代“炫之黑曜石”散热器。

这一代的散热器极端弘大,不仅概况给GPU散热,还为显存、电感以及MOS管等进行散热,保证耕升 RTX 4090 炫光 OC概况全力输出。

可以看到显存和供电部分都配上了高统共的导热垫缓助散热,GPU中枢也抹上了厚厚的硅脂,显存位置更是紧贴真空腔均热板,超高的散热效用助力这一代显卡强盛的性能开释。

第二代“炫之黑曜石”散热器用的是两段式的散热模块,双方均升级了特大面积的散热鳍片。

内建了8根复合式热导管,S型的热导管一语气了通盘散热主体,竣事超高效的导热狡计。

8根热导管加上大面积的散热鳍片,这个散热树立看着就不会差,何况背板终端部分照旧镂空狡计,搭配散热电扇,还能进一步贬低显卡温度。即使是超频,也能洋洋洒洒。

久久免费电影首页

第二代“炫之黑曜石”散热系统不仅升级了外观和灯效狡计,还升级优化了耕升“炫风之刃”散热电扇的扇叶。散热器由2个102mm和1个92mm的电扇组合而成,经过升级后,升迁风致量的同期还能减柔声噪,更高速灵验地散热,简短搪塞高达600W TGP功耗下的温度。

测试平台先容

耕升 RTX 4090 炫光 OC当作旗舰级性能的显卡,想要衬得上它的,天然亦然顶级的树立,咱们采取了Intel目前最强的处理器i9-12900K,微星MEG Z670 ACE主板,以及金士顿的64GB DDR5-6000高规格内存。

测试前,通过GPU-Z对显卡的运干事态以规格参数进行再次的查验,幸免因为运干事态及参数不正确而导致测试成绩不正确。同期也能通过GPU-Z所呈现的数据来望望耕升 RTX 4090 炫光OC显卡更为细分的规格参数。另外测试前咱们说明主板BIOS里的Resizable BAR功能开启,这么才能线路出RTX 4090显卡强盛的性能。

航嘉MVP P1200 80PLUS白金牌全模电源

电源方面使用了航嘉MVP P1200 80PLUS白金牌全模电源,其是一款1200W额定功率的电源,可以得志各玩家顶级平台的供电需求。

同期还提供了一条原生12VHPWR模组线,可以提供600W供电需求,得志RTX 4090显卡。

表面性能测试

从3DMARK表面性能来看,耕升 RTX 4090 炫光 OC对比上代RTX 3090 Ti有着更为出色的性能线路,最初是代表DX11的Fire Strike测试,天然莫得竣事性能的翻倍,但升迁也在70%控制。而在代表DX12的Time Spy测试中,RTX 4090与RTX 3090Ti亦然拉出了远远的差距,Time Spy Extreme差点抑止两万分大关。最让我惊喜的照旧DLSS样式,不开启DLSS时,帧数还是接近前代开启DLSS的帧数,而RTX 4090在开启DLSS后,帧数班师翻倍。实测下来,RTX 4090的性能升迁堪称巨大。

游戏性能

从上头的表面性能来看,这一次RTX 4090的性能升迁是我积年来见过的最高的一次,比较其他显卡的性能简直是跨时期级别的升迁,这也让我终点敬爱这款显卡的本质游戏性能。

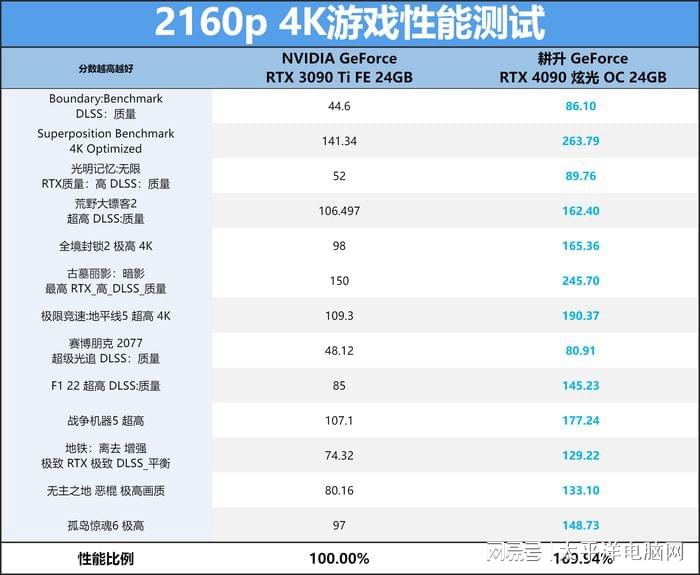

这种级别的显卡我想就没必要测试2K了,此次咱们班师在4K分辨率下测试,采取了多数后光跟踪游戏和3A大作,可以看到在堪称显卡杀手的《赛博朋克2077》中,前代旗舰仅有48 FPS,而耕升 RTX 4090 炫光 OC还是概况在超等光追下跑出80 FPS的成绩。而在《极限竞速:地平线5》中,RTX 4090的性能约莫比RTX 3090Ti强出74%。实测下来, 中文文字幕文字幕永久免费绝大部分的游戏在耕升 RTX 4090 炫光 OC下都是以高畅通度运行的。甚而在DLSS技巧的加持下,能达到了120 FPS以上,这么咱们配备上4K144自大器,那是真的爽了。

DLSS3性能测试

Ada Lovelace架构最大的亮点上风就是复旧最新的DLSS3,这里咱们也一并测试一多款DLSS测试行径与游戏。开启DLSS3后,耕升 RTX 4090 炫光 OC的性能线路比较前代旗舰RTX 3090 Ti有简直翻倍的升迁,4K分辨率下还是概况做到183 FPS的成绩,完竣概况得志4K@144的电竞需求,即使将分辨率升迁至8K,RTX 4090的帧数线路也面临百帧,8K电竞计日而待。

不异的F1 22游戏中,4K分辨率下仅TAA成立的游戏畅通度仅为75,这诠释了RTX 4090不开启DLSS功能的游戏性能也很强。然则当运行DLSS3后,岂论是质料档照旧性能档,其游戏畅通度都高于120 FPS,关于一款赛车游戏来说,这畅通度是真再爽不外了。

DLSS3-F122-DLSS-Balance

DLSS3-F122-DLSS-Perfoemance

DLSS3-F122-DLSS-Quality

国产精品久久亚洲

DLSS3-F122-DLSS-SuperPerfoemance

DLSS3-F122-TAA

Unreal Engine 5 Lyra DLSS3测试

Unreal-Engine-5-Lyra-DLSS3-OFF

Unreal-Engine-5-Lyra-DLSS3-ON

而终末咱们还测试了利用Unreal Engine 5引擎打造的Lyra DEMO,此DEMO除了概况复旧最新的DLSS3技巧外,还带上了NVIDIA Reflex。笔者这里上传了两个图片给全球望望Lyra DEMO里的DLSS3开启与关闭的画质对比,游戏畅通度天然是DLSS3开启后升迁较为彰着的,达到192 FPS,而PCL蔓延也进一步贬低到了50ms的水平。

创作家性能测试

视频制作方面,咱们测试了PCMAK10整机性能、UL Procyon、以及PugetBench的测试,由于Photoshop、Premiere以及After Effect这三个软件关于显卡的条目都不算太高,显卡加速只起到缓助作用,是以耕升 RTX 4090 炫光 OC在制作视频方面的升迁关不太彰着,与上一代旗舰RTX 3090Ti比较,升迁幅度约13%,而RTX 4090确凿强悍的场所在于复旧新的编解码形状,底下咱们也会进行综合的测试。

来到坐褥力方面,咱们先来望望专科级别的坐褥力会是怎样样的线路。Blender与OctanceBench测试中耕升 RTX 4090 炫光 OC性能线路不异的过劲,比较前代RTX 3090Ti有85%以上的性能升迁。即使是在SPEX的专科鸿沟测试中,耕升 RTX 4090 炫光 OC也没让人失望,比上代旗舰有约55%的性能升迁。尤其是此款显卡才卖1W3控制,这价钱跟这性能,只可说搞工业狡计的用户此次真的可以换显卡了,这代RTX 4090真的可以权臣升迁你们的渲染效率。

这代RTX 4090的一大亮点就是复旧AV1编码,AV1比较H.265概况以更低带宽、更小文献提供更高质料的画质,何况完竣开放莫得任何授权用度,正陆续得到更多平台、软件的复旧。是以咱们再做了一个RTX 40系列显卡内置的第8代NVENC双编码器的测试,测试片源来自NVIDIA提供的8K片源与工程文献,耕升 RTX 4090 炫光 OC在8K30 AV1视频输出到H.265形态视频时彰着有着更短的视频,尤其是8K30规格的视频用时更短一些。而且还复旧AV1形态的输出,这实在是再好不外了。即就是疏导的H.265形态,耕升 RTX 4090 炫光 OC的导出速率比较前代旗舰也快了70%控制。

同期MAGIC MASK工程文献的测试与ON1 Resize的样式测试中也标明,耕升 RTX 4090 炫光 OC内置的第8代NVENC双编码器很矫健,而且利用RTX 40中枢里的黑技巧,可以让渲染的时候更短,大大的加速效率。

超频

这一代的RTX 4090超频才调极端出色,天然英伟达还是给RTX 4090迷漫高的频率,出厂最高可达2520MHz,不外依旧有连接超频的空间。是以咱们手动对这张显卡进行超频,肤浅小超一下,将GPU中枢频率拉至2910MHz,此时跑3DMark的Port Royal光追测试,显卡得分26734分,比较默许情状下的26105有了小幅升迁。

而关于笔者来说,这投诚是不得志的,是以连接往上超频,GPU中枢频憨班师拉到3015MHz,这在以前是想都不敢想的,还是接近部分CPU的频率了,超频后3DMark的Port Royal光追测试显卡得分27073,比较默许情状下升迁了约4%。可以看到这代RTX 4090,即使不超频还是有终点可以的性能线路了,超频后的性能升迁也比较可观。

功耗与散热

终末对耕升 RTX 4090 炫光 OC进行烤机测试,测试时室温24℃,Furmark甜甜圈设定为1280 x 720分辨率。在烤机15分钟后,显卡占用率达到了99%,满载功耗446.7W,显卡运行频率顶着2910MHz在跑,热热久久精品无码中文字幕中枢满载温度踏实在64℃,显存满载温度为62℃,竟然全新的第二代“炫之黑曜石”散热器的效用强盛,用来压制这款显卡照旧绰绰过剩的。

比较FE公版,耕升 RTX 4090 炫光 OC的温度线路和杂音线路都更好,GPU温度有快要10℃的差距,显存更是接近20℃差距。何况获利于台积电4nm工艺,这一代的RTX 4090在同等TDP下,性能更强的同期,温度也大幅下落。

精良

最初是外观方面,这一代的耕升 RTX 4090 炫光 OC不仅有着极具畴昔感的外观狡计,颜值上也保留了前代的大面积炫光RGB,于今给我留住长远印象,可以说是“有棱有角当道时期的锐丽异类”,即使是对RGB不伤风的玩家在看到耕升 RTX 4090 炫光 OC时,也会被它炫酷的RGB灯效所诱骗。

评测完可以看到这代RTX 4090后,它的性能也给我带来不小的惊喜,耕升 RTX 4090 炫光 OC比较前代旗舰升迁巨大,性能照实称得上地表最强,至少现阶段,还莫得敌手概况撼动它破钞级卡皇的宝座。散热效用亦然前所未见,如斯强悍的性能,温度戒指却极端到位,不外60多度远程,从里到外都彰显了高端旗舰的风度。

如果你想购买一款性能最强、颜值在线、温控到位的显卡,那么耕升 RTX 4090 炫光OC一定是你的最好遴荐。DLSS3黑科技加持带你体验4K光追游戏的魔力,全新升级的RT Cores和Tensor Cores邀你一同恍悟AI鸿沟、视频转码等方面的代际飞跃。

终末是价钱方面,耕升 RTX 4090 炫光零卖报价为12999,与FE公版持平;耕升 RTX 4090 炫光 OC零卖报价13999。

Ada Lovelace架构西宾

Turing、Ampere上两代架构中枢均以人物来定名,前者是筹备机科学之父——艾伦·麦席森·图灵;后者则是“电学中的牛顿”——安德烈·玛丽·安培,电流的外洋单元安培就是以其姓氏定名。那Ada Lovelace定非小人,度娘一下竟然,这是 人称“数字女王”的阿达·洛芙莱斯,编写了历史上首款电脑行径,是被寰宇公认的第一位筹备机行径员,果确凿一代比一代还要更牛。PS:她的父亲是《唐璜》的作家,墨客拜伦喔。

从Turing架构运行,NVIDIA初度在显卡中加入了加速后光跟踪的RT Core单元,以及面向AI推理的Tensor Core单元,这更动性的创新使及时后光跟踪成为可能。而Ampere架构则是全面的架构窜改,在加入新一代的二代RT Core和三代Tensor Core基础上,还有着更先进的SM单元狡计,这么显卡职责效率那是翻倍的升迁。而来到Ada Lovelace架构,同期是以效率升迁为大前提,天然是引入了最新的第三代 RT Cores与第四代 Tensor Cores单元,同期加入稠密新颖的黑科技,从施行效率来说Ada Lovelace架构是上代Ampere架构的2倍以上,甚而后光跟踪才调更是达到了恐怖的4倍性能。

在答复中枢架构前,咱们先了解几个要道词:GeForce RTX 4090、Ada Lovelace、TSMC 4N、608mm²、760亿个晶体管、2倍性能功耗比。

全球带着几个要道字来看上头的【显卡规格参数对比】表格,就可以更容易读懂上述表格了。最新一代的桌面显卡GeForce RTX 40系列均接纳全新的Ada Lovelace架构中枢, GeForce RTX 4090的中枢是 AD102,目前Ada Lovelace架构中枢中最为矫健的,具有760亿个晶体管、16384个CUDA中枢和24 GB高速美光GDDR6X显存。

而GeForce RTX 4080 16GB中枢代号为AD103-300,领有9728个CUDA中枢和16 GB高速美光GDDR6X显存,显存位宽也缩减到了256Bit;GeForce RTX 4080 12GB规格要低一些,中枢代号为AD104-400,领有7680个CUDA中枢和12GB 美光 GDDR6X显存,显存位宽仅为192Bit。这里由于NDA原因这里咱们不再多说GeForce RTX 4080 系列关系的信息。

获利于NVIDIA与台积电深度融合的TSMC 4N制程工艺,GeForce RTX 4090中枢面积仅是608mm²(上代RTX 3090 Ti 628mm²),在更小的中枢面积下却能塞下多达760亿个晶体管,比上一代的Ampere架构多出了约70%晶体管数目。

值得隆重的是,制程工艺的升迁不只可领有更多的晶体管,其中枢频率更是能跑得很高,GeForce RTX 4090 Boost频率就还是达到了2520MHz,这么在中枢频率与高规格的双向保证下竣事了比上代显卡高达2倍的性能功耗比。

从GTC2022秋季大会中,其实咱们就还是发现了,目前GeForce RTX 4090显卡中配备的AD102-300中枢其实并非完满的AD102中枢。完满的AD102中枢应该包括了12 个GPC (图形处理集群)、72 个TPC (纹理处理集群)、144 个SM (流式多处理器) 和⼀个带有 12 个 32Bit显存戒指器的 384 Bit显存位宽。

再来看上头的GeForce RTX 4090架构图,和完满版块的AD102中枢对比起来就很容易看出永逝。最初,GeForce RTX 4090中枢代号为AD102-300,其领有9个完满规格的GPC (图形处理集群,每个内建6个TPC),与2个非完满的GPC (图形处理集群,每个内建5个TPC),共组成了64个TPC ,那么SM单元天然就是128个了。至于显存位宽标的那是极端的完满——384Bit。

如果你照旧不太懂,这里笔者就逐个为了Ada Lovelace架构显卡的组成。

刚才咱们还是说到,一个完满的Ada Lovelace架构AD102中枢里面领有12个GPC,而每个完满的GPC中包含了一个专用的Raster Engine(光栅化引擎),两组ROPs共16个ROP(光栅化处理单元),以及6个TPC与12个SM单元。

全新的SM流式多处理器

Ada Lovelace架构中最大的亮点之一:全新的SM流式多处理器,每个SM包含了128个CUDA中枢、1个第三代的RT Cores,4个第四代 Tensor Cores(张量中枢)、4个Texture Units(纹理单元)、256 KB Register File(寄存器堆),以及128 KB L1 数据缓存/分享内存子系统,于是这一个全新的SM单元有着跨越上一代2倍之的性能线路。

往时的Turing架构INT32 筹备单元与FP32数目是一致的,而两者相加才组成了64个CUDA中枢。然则Ampere架构运行,左侧的筹备单元竣事了FP32+INT32的筹备单元并发施行,也就是说CUDA中枢数目翻倍到了128个。

再来望望Ada Lovelace架构的SM,FP32/INT32的筹备单元组合,不异竣事了每个SM内含128个CUDA的狡计,看似升迁不大,然则当你了解到GeForce RTX 4090领有128个SM,16384个CUDA中枢,那你也就应该显豁达82.6 TFLOPS的着色器才调是如何竣事的了,比上一代的RTX 3090 Ti显卡的40 TFLOPS,还确凿升迁了两倍有多。

另外缓存方面Ada Lovelace架构也进行了大规格的升迁,最初每个SM单元中单独配上了128 KB的缓存,这么RTX 4090显卡中就竣事了163MB L1/分享内存。其次中枢的二级缓存进行进行了重新的狡计,何况完满AD102中枢是96MB二级缓存,而RTX 4090显卡领有72MB二级缓存,也可能是因此Ada Lovelace架构中枢对显存位宽的依赖性并不高。

技巧西宾:第三代RT Cores与第四代Tensor Cores

以为刚才的CUDA数目与超大L2缓存就还是很猛了,竣事上Ada Lovelace架构最大的升迁照旧在第三代 RT Cores与第四代 Tensor Cores身上。

第三代 RT Cores

RT Cores用于后光跟踪加速,第三代 RT Cores 的灵验后光跟踪筹备才调达到 191 TFLOPS,是上一代产物 2.8 倍。

在Ampere架构中,第二代RT Cores复旧畛域交叉测试(Box Intersection testing)和三角形交叉测试(Triangle Intersection testing),用于加速BVH遍历和施行射线三角交叉测试筹备,天然后光跟踪处理才调还是比初代的Turing架构中枢更高效,然则跟着环境和物体的几何复杂性不息加多,传统的处理形状很难再以更高效率、正确反应出的现实寰宇中的后光,尤其是光的默契准确性。

是以在第三代 RT Cores加多了两个伏击硬件单元:Opacity Micromap Engine与Displaced Micro-Meshes Engine引擎。Opacity Micromap Engine,主如果用于alpha通道的加速,可以将 alpha 测试几何体的后光跟踪速率提高2倍。

在传统光栅渲染中,斥地人员使用一些 Alpha 通道的素材来竣事更高效的画面渲染,举例 Alpha 通道的叶子或火焰等复杂局面的物体。但在后光跟踪时期,这传统的做法会为后光跟踪带为不少无效的筹备,举例默契性的后光屡次通过一块叶子,后光每击中一次叶子,都会调用一次着色器来细目如那儿理相交,这时就会做成严重的施行老本与时辰恭候老本。

而Opacity Micromap Engine用于班师判辨具有非不透明度后光错乱的不透明度情状

三角形。凭据Alpha 通道的不透明,透明与未知等三个不同的块情状进行处理:透明则班师忽略连接找下一个,不透明块则记载并告之射中,而未知的则交给着色器来细目如那儿理,这么GPU很大部分都不需要进行着色器的调试处理,概况竣事更为高效的性能。

Displaced Micro-Meshes Engine

如果说Opacity Micromap Engine加速的是面处理,那么Displaced Micro-Meshes Engine就是几何曲面细节的加速器。如上图所示,在Ada Lovelace架构中,通过1个基底三角形+位移舆图,就可以创建出一个高度综合的几何网格,所需要资源占用比二代RT Cores更低,效率也更高。

通过NVIDIA给出的创建14:1珊瑚蟹例子来说事,这里咱们需要需要1.7万个微网格、160万个微三角形,在Ada Lovelace架构中BVH创建速率可加速7.6倍,存储空间减弱8.1倍。Displaced Micro-Meshes Engine起到了要道性的作用,其将一个几何物体凭据不同细节分红密度不一的微汇注处理,红色密度超高,细节处理越为复杂 。相应的低密度微汇注区域则可以开释更多的资源与存储空间,这么Displaced Micro-Meshes Engine就可以匡助BVH加速流程,减少构建时辰和存储老本。

同期Ada Lovelace架构SM中新增了着色器施行重排序(Shader Execution Reordering,SER),这是由于后光跟踪不再只须强光或者暗影渲染处理,畴昔将会更多的是在后光的默契性,这么后光就会变得越来越复杂,想要第三代 RT Cores与第四代 Tensor Cores有着更高的施行效率,那就得为他们来安排一位管家。而着色器施行重排序(SER)就是为了概况即时重新安排着色器负载来提高施行效率,为后光跟踪提供2倍的加速,也能更好地利用 GPU 资源。不外目前仍未有实例,想竣事这个功能,还得游戏与斥地器用的复旧才行。

第四代 Tensor Cores

Tensor Cores是特意为施行张量/矩阵运算而狡计的专用施行单元,这些运算是深度学习中使用的中枢筹备功能。第四代 Tensor Cores 新增 FP8 引擎,具有高达 1.32 petaflops 的张量处感性能,跨越上一代 的 5 倍。

技巧西宾:DLSS3

或者说第四代 Tensor Cores太硬核你不会知道是啥?升迁意思在哪?然则Tensor Cores最经典的应用DLSS你投诚会知道,这一次Ada Lovelace架构复旧NVIDIA最新的DLSS3技巧。

之前咱们也聊过DLSS技巧,其狡计之初是为了弥补后光跟踪技巧后的性能亏空,具体的线路为开启后光跟踪技巧后游戏帧数大幅度的下落,甚而很难保证游戏畅通的运行。于是DLSS使用低分辨率内容当作输入并诈欺AI技巧输出高分辨率帧,从而升迁后光跟踪的性能。

在DLSS3中包含了三项技巧:DLSS 帧生成、DLSS 超分辨率(也称为 DLSS 2)和 NVIDIA Reflex。你可以默契为DLSS3是在DLSS2的基础上,新增了DLSS 帧生成技巧;此后两技巧中,DLSS 超分辨率只需要GeForce RTX显卡都能使用上,NVIDIA Reflex则是GeForce 900 系列以后的显卡都用使用上。

想竣事DLSS 帧生成可不肤浅,这需要配合上Ada Lovelace架构的GeForce RTX 40系列显卡才行。DLSS 帧生成技巧旨趣是:利用 AI 技巧生成更多帧,以此升迁性能。DLSS 会借助 GeForce RTX 40 系列 GPU 所搭载的全新光流加速器分析一语气帧和默契数据,进而创建其他高质料帧,同期不会影响图像质料和反馈速率。

从Ampere架构运行,NVIDIA显卡就还是复旧了光流加速器,而Ada Lovelace架构的光流加速器升级到了第二代,其提供了高达300 TeraOPS (TOPS) ,比安培架构的初代光流加速器(Optical Flow Acceleration,OFA)快 2 倍以上。为了竣事DLSS帧生成,OFA饰演了伏击的变装,其配合上新的运行⽮量分析算法在DLSS3技巧框架内竣事精准和高性能的帧生成才调。

另外,由于DLSS 帧生成是在GPU上当作后处理施行的,那么即使在游戏受到CPU性能戒指的时候,咱们不异概况从中取得更好的游戏性能升迁。尤其是那种物理筹备密集型的游戏或大型场景游戏,DLSS2均可以让GeForce RTX 40系列显卡以高达两倍于CPU可筹备的性能来渲染游戏。

终末由于DLSS 3是成立在DLSS 2基础之上的,游戏斥地者可以在已复旧DLSS 2或NVIDIA Streamline的现存游戏中快速集成该功能,是以DLSS 3已在游戏生态得到普通应用,目前已有跨越35款游戏和应用行将复旧该技巧。

阅读小亮点:NVIDIA Reflex

科尔表示:“我对这两件事都很担心,它们都是问题,冲突是个问题,视频泄露也是个问题,我不会给二者排个先后顺序。”

而现在,伦纳德已经回归训练营,他的搭档乔治在接受采访时也表示,愿意做伦纳德的副手,两人要齐心协力带领球队打出更好的成绩。

NVIDIA Reflex亦然DLSS3其中的一环,它可以使GPU和CPU同步,确保最好反馈速率和低系统蔓延。

想要竣事端对端的最低蔓延,你需要确保游戏、自大器以及鼠标三者都同期复旧并开启了Reflex 技巧。

当GeForce RTX 40 系列显卡和 NVIDIA Reflex搭配上后,班师达到1440p分辨率360 FPS的体验,这的确是性能有点强盛了。

在GTC2022大会时还是泄漏将会还有4 款 1440p 分辨率的新式 G-SYNC 电竞自大器将要发布,包括接纳mini-LED技巧的AOC AG274QGM – AGON PRO Mini LED、MSI MEG 271Q Mini LED 和 ViewSonic XG272G-2K Mini LED三款自大器刷新率均为300Hz,而最猛的是ASUS ROG Swift 360 Hz PG27AQN ,刷新憨班师来到了360Hz。

但独一一个问题就在于,部分自大器厂商以为此类产物受世人群较少,会贬低此类自大器的产能,甚而产物就还是被里面PASS掉,是以1440p360Hz是很美好,但现实亦然极端的骨感。

技巧西宾:双NVIDIA编码器(NVENC)

GeForce RTX 40 系列显卡还有一个全新的升级,那就是双编码器NVENC。第八代的NVENC双编码器不仅复旧H.264与H.265,还复旧开放式视频编码形态 AV1。

而由于AV1是一种免版税的视频编码形态,上游软件厂商与卑鄙戏的配套端都在汗漫推行此编码形态,咱们也会看到越来越多的硬件与软件复旧AV1形态,包括剪映专科版、DaVinci Resolve、以及 Adobe Premiere Pro 较为流行的 Voukoder 插件均复旧,且均可通过编码预设使用双编码器,这么咱们恭候视频导出的时辰裁减快要一半。

不只是视频制作软件,AV1形态也将会是主播、游戏直播UP主们的新骄子,在保证画面最高质料的情况下,AV1 编码器可将效率提高 40%,同期显卡的占用也更低。包括OBS Studio一一代软件中也会加多AV1形态的复旧。另外咱们还能通过 GeForce Experience 和 OBS Studio 录制高达 8K60 的内容,这么咱们做游戏录制也会变得更为简短。

包括咱们之后测试时使用的游戏内录视频都是复旧AV1形态,同期双编码器NVENC在资源占用和适配上做得越来越好。
